成功案例

Successful case



项目背景


       百源丰矿业安全避险“六大系统”一期于2018年4月建设完成,由于前期投入少,建设范围大,建设成果没有完全满足矿山实际需要,主要体现在如下几个方面:
       (1)没有完善的调度室及机房;
       (2)工业主干网未形成环网
       (3)部分中段综合基站布设较少,需要针对关键位置增加综合基站
       (4)六大系统设备未布设到分层,不能监控分层人员进出动态
       (5)压风供水部分地方没有设置永久管路,部分没有按要求设置三通
       (6)软件显示只有二维显示,没有三维整体展示
       本次针对一期建设不足,补充并新建二期内容。主要新增三区3660中段和五区3666中段、3630中段,对新增中段进行六大系统设计。新增设备和软件要求能兼容一期所有设备。



建设成效

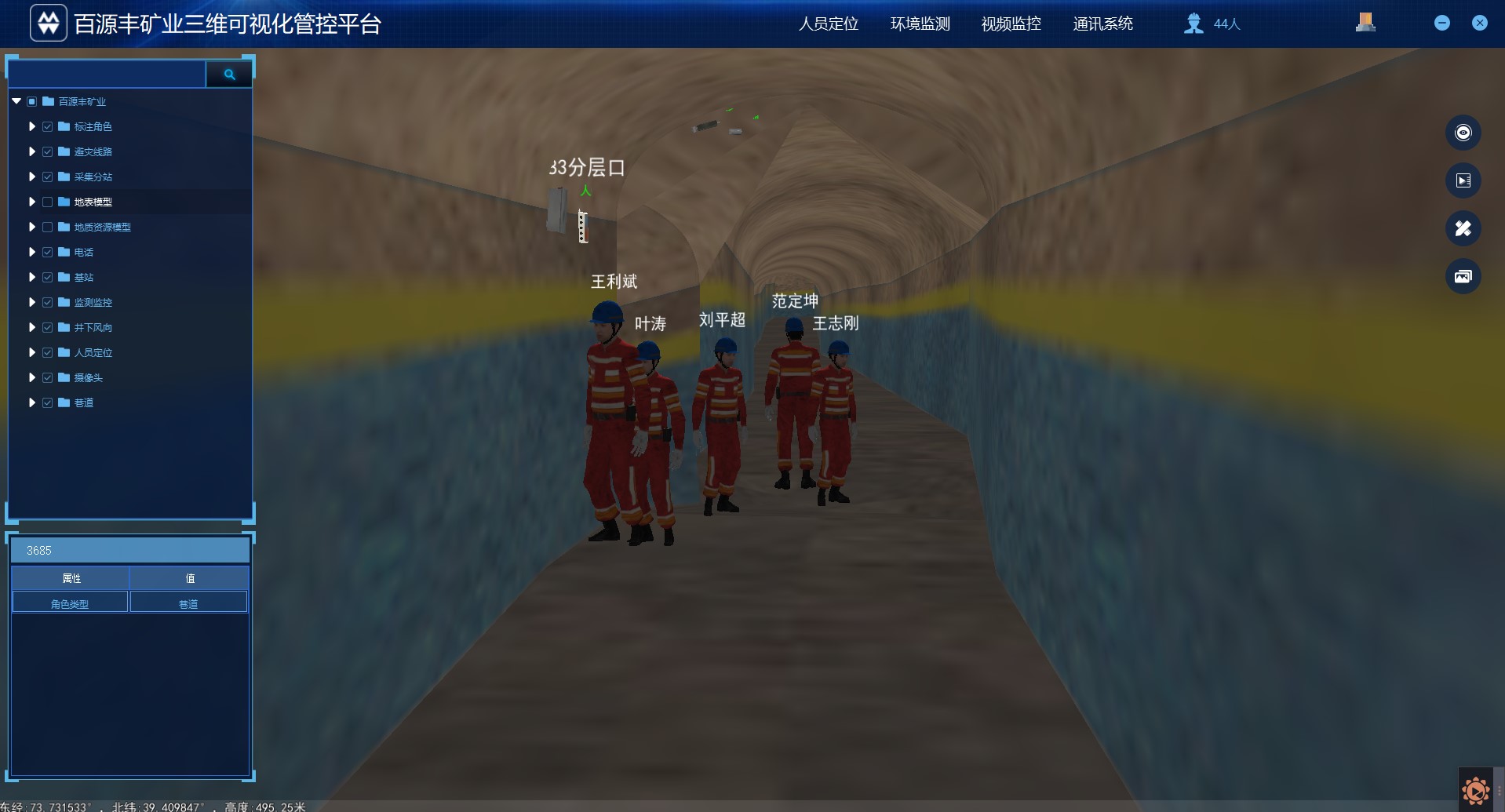

       三维管控软件平台以矿山资源与开采环境三维可视化和虚拟环境为平台,利用三维GIS、虚拟现实等技术手段,将矿山地上地下场景、井巷工程进行真实三维数字化建模,实现对矿山生产环境、生产状况、安全监测、人员和设备状态的实时高仿真显示。在真三维环境中集成矿山开发与运行的相关信息,解决矿山信息化建设过程中基础信息不足、信息孤岛和可视化等方面的问题。

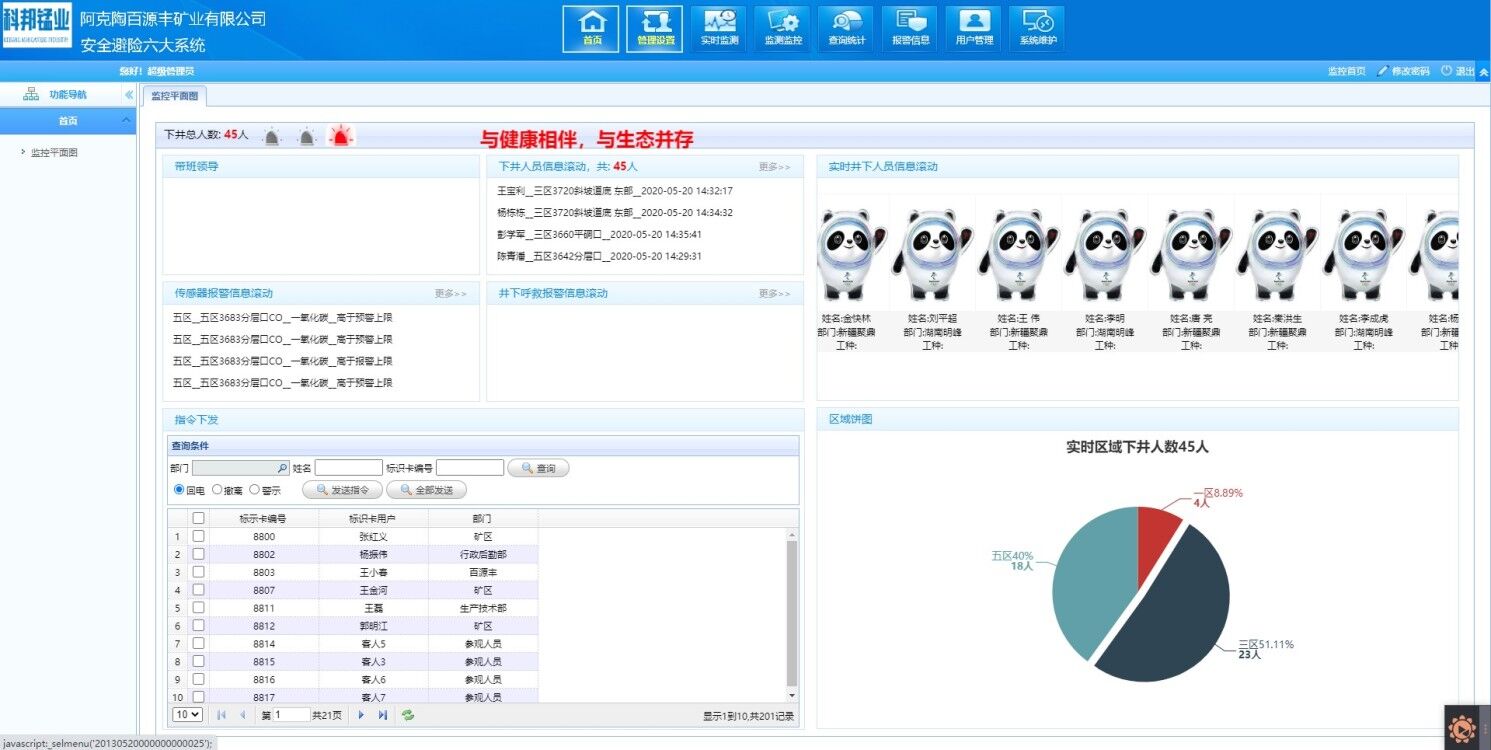

监控平面图

告警月报图

地表模型图



主要创新点


        1、地表主要建筑物进行三维建模,井下巷道使用三维激光扫描仪对矿山脉外巷、斜坡道主要巷道扫描并进行数据处理,并建立真实的三维巷道模型。
       2、利用三维数字采矿软件创建开拓、采准工程,包括平硐、斜坡道、运输巷道、回风巷道、溜井、穿脉巷道,出矿巷道、出矿进路、回风井、装矿巷道,放矿溜井等。后期根据巷道掘进,中段延伸,可利用三维数字采矿软件更新软件模型。
